VFD（變頻驅動器）是一種電力電子設備，用于控制電動機，尤其是感應電動機的運行。它是一種電機驅動器，其工作原理基于電源電壓和頻率的變化。它還有許多其他名稱，例如變速驅動器、交流驅動器、可調頻率驅動器、可調速驅動器、微型驅動器等。

VFD主要用于通過改變輸入電源的頻率和電壓來控制感應電動機的速度。在本文中，我們將討論變頻驅動器（VFD）的基礎知識、工作原理、優點、缺點和應用。

但在討論VFD之前，讓我們先了解電動機的速度如何與頻率相關。

一、速度和頻率之間的關系：

對于電動機，電動機的速度（RPM）與電源電壓的頻率成正比，即：NS∝f

頻率和速度之間的關系由以下等式給出，NS=120f/P。

Ns是電機的同步速度，單位為RPM；

f是以赫茲為單位的電源頻率；

P是電機中的極數；

從這個方程式中，我們可以說頻率越高，電機的速度就越高。因此，如果我們需要控制電動機的速度，我們可以通過控制電源電壓的頻率來實現。要調整頻率，我們可以使用變頻驅動器或VFD。

二、什么是變頻驅動器（VFD）：

如上所述，VFD或變頻驅動器是用于改變電動機或感應電動機速度的電機控制器裝置或電動機驅動器。從基礎知識中，我們知道感應電動機的速度與施加電壓的頻率成正比。因此，通過調整電源頻率，我們可以調節電機的速度。

VFD是最受歡迎的電機控制器之一，用于需要精確速度控制的各種工業應用。

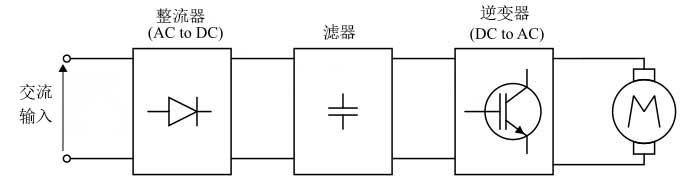

VFD改變電源的頻率和電壓，以滿足電機負載條件的速度要求。典型變頻驅動器的框圖如下圖所示-

它由三個主要組件組成，即將交流電轉換為直流電的輸入轉換器、從直流電中過濾掉交流分量的濾波器，以及將直流電轉換為不同頻率和不同電壓值的交流電的輸出逆變器。

三、變頻驅動器的工作原理：

變頻驅動器通過改變感應電動機輸入電源的頻率和電壓來運行。這種變化是根據電機的負載和速度要求完成的。

我們可以從上面顯示的框圖中了解變頻驅動器的工作原理。從此框圖中可以清楚地看出，VFD執行以下三個主要功能-

1．整流；

2．濾波；

3．反轉；

在第一階段，采用整流器將輸入的交流電壓轉換為直流電壓。然后，通過使用電容器濾波電路來過濾轉換后的直流電壓，以消除交流脈沖。最后，濾波后的直流電源被提供給逆變器，逆變器將直流轉換為所需頻率的交流電。最后，這個變頻電源電壓被賦予要控制其速度的電動機。

四、變頻驅動器的優勢：

變頻驅動器廣泛用于交流電動機的速度控制，因?yàn)橐韵轮饕獌?yōu)點：

1．變頻驅動器通過根據負載要求調節電機的速度來提高能源效率。

2．變頻驅動器提供了一種高效、精確的電動機速度控制方式。

3．VFD減少了速度控制過程中對電機的機械顛簸和壓力。

4．VFD還配備了保護裝置，以保護電動機免受欠壓、過壓、短路、相位不平衡等故障的影響。

5．VFD還可以減少電機運行期間的振動和噪音。

6．變頻驅動器允許電動機的軟啟動和停止。

7．VFD還可以減少電動機在啟動階段吸收的浪涌電流，從而防止其過熱和絕緣故障。

8．變頻驅動器使電機運行平穩，減少磨損。因此，它們延長了電機的使用壽命。

9．VFD降低了電機所承受的無功功率，從而提高了其功率因數。

10．VFD的使用減少了對電容器組的需求，以提高功率因數。

五、變頻驅動器的缺點：

如上所述，變頻驅動器有幾個優點，但這些驅動器也有一些缺點。下面給出了變頻驅動器的一些主要缺點：

1．與其他類型的電機驅動器相比，變頻驅動器的初始成本非常高。

2．VFD需要安裝和編程以實現所需的操作，這增加了為此目的所需的額外專業人員成本。

3．與其他類型的電機控制驅動器相比，變頻驅動器的設計、構造和維護相對復雜。

4．變頻驅動器的操作和維護需要技術專業知識。

5．變頻驅動器可以將諧波注入供電系統。這可能會干擾其他敏感設備的運行并可能損壞它們。

6．變頻驅動器容易受到惡劣環境條件的影響，如灰塵、潮濕、溫度變化等。

7．由于變頻驅動器涉及將交流電轉換為直流電，然后再將直流電轉換為交流電。這會導致某種功率損失和效率降低。

六、變頻驅動器的應用：

變頻驅動器的主要用途是控制交流電動機的速度。因此，VFD廣泛用于以下電機速度控制應用-

1．大型工業風扇；

2．水泵和液體泵；

3．壓縮機；

4．過程控制系統；

5．造紙和紡織廠；

6．輸送機；

7．HVAC（供暖、通風和空調）系統；

8．電梯；

9．板條、鉆頭、銑床等。

結論：變頻驅動器或VFD是一種用于交流電動機（主要是感應電動機）速度控制的電動機控制器。由于其可靠性和效率，它被廣泛用于各種應用。

變頻驅動器只不過是一種電機驅動器，它通過改變電機輸入電源的頻率和電壓來控制電動機的速度。使用VFD是因?yàn)槠涔?jié)能機制、速度變化范圍廣、電機軟啟動、延長電機使用壽命等。
